图像坐标系之间的关系¶

世界、相机、图像和像素坐标之间的转换¶

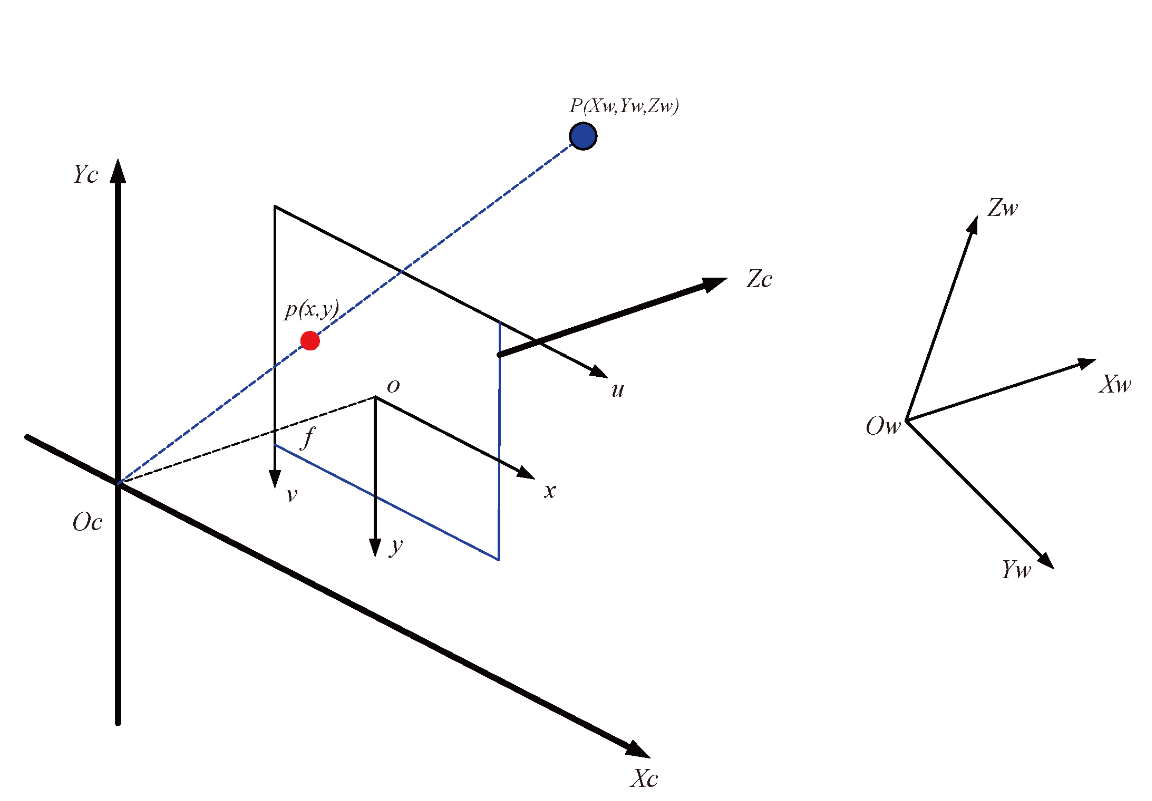

四个坐标之间的几何关系¶

alt text

图像处理中涉及到以下四个坐标系：
$O_w - X_wY_wZ_w$ : 世界坐标系，描述相机位置，单位： m
$O_c - X_cY_cZ_c$: 相机坐标系，光心为原点，单位： m
$O_{xy}$: 图像坐标系，光心为图像中点，单位： mm
$uv$: 像素坐标系，原点为图像左上角，单位: pixel
$P$: 世界坐标系中的一点，即为生活中真实的一点；
$p$: 点P在图像中的成像点，在图像坐标系中的坐标为$(x, y)$, 在像素坐标系中的坐标为$(u, v)$
* $f$：相机焦距，等于$o$与$O_c$的距离，$f = ||o - O_c||$

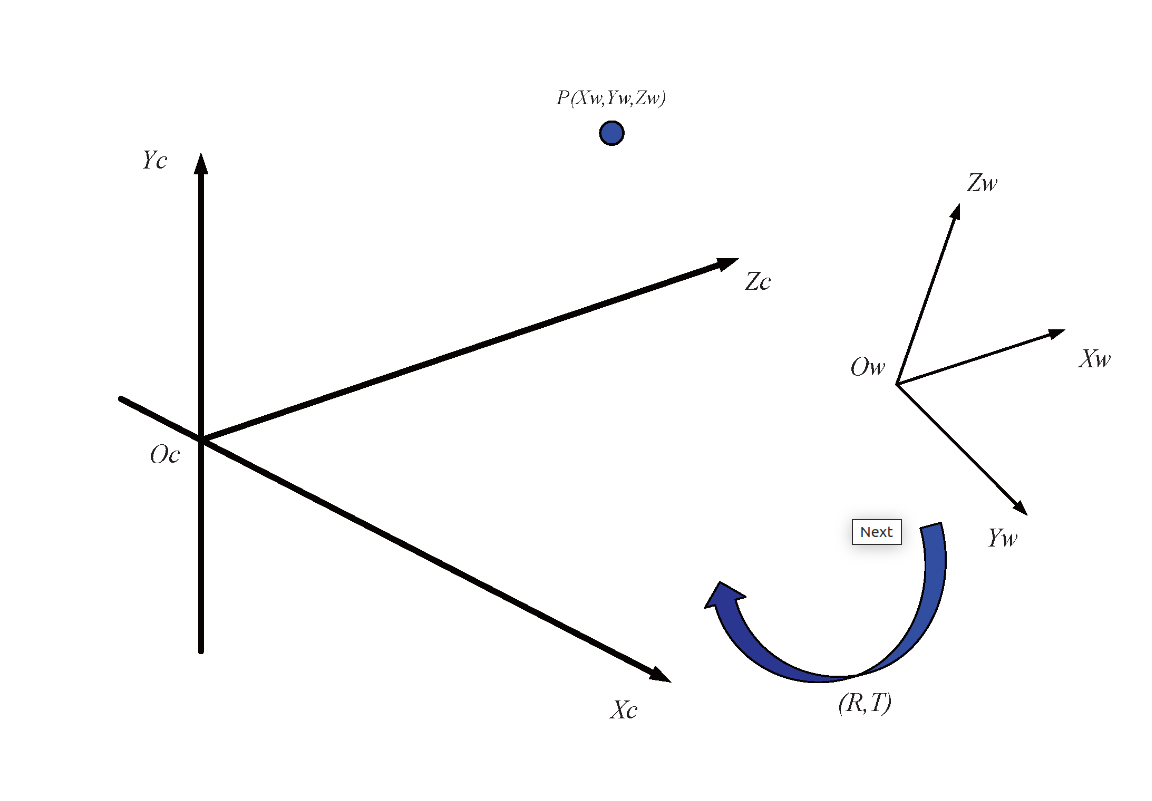

世界坐标系和相机坐标系之间的转换¶

alt text

从世界坐标系变换到相机坐标系属于刚体变换：即物体不会发生形变，只需要进行旋转和平移。 $R$: 表示旋转矩阵 $T$: 表示平移矩阵；

$\left[\begin{array}{c}X_c \\ Y_c \\ Z_c\end{array}\right]=R\left[\begin{array}{l}X_w \\ Y_w \\ Z_w\end{array}\right]+T$

以齐次坐标表示： $\left[\begin{array}{c}X_c \\ Y_c \\ Z_c \\ 1\end{array}\right]=\left[\begin{array}{cc}R_{3 \times 3} & T_{3 \times 1} \\ 0 & 1\end{array}\right]\left[\begin{array}{c}X_w \\ Y_w \\ Z_w \\ 1\end{array}\right]$

相机坐标系到图像坐标系之间的转换¶

alt text

从相机坐标系到图像坐标系是从3D转换到2D, 属于透视投影关系，以下是推导过程：

\[ \begin{aligned} & \triangle A B O_c \sim \triangle o C O_c \\ & \triangle P B O_c \sim \triangle p C O_c \end{aligned} \]

\[ \begin{gathered} \frac{A B}{o C}=\frac{A O_c}{o O_c}=\frac{P B}{p C}=\frac{X_c}{x}=\frac{Z_c}{f}=\frac{Y_c}{y} \\ x=f \frac{X_c}{Z_c}, y=f\frac{Y_c}{Z_c} \\ Z_c\left[\begin{array}{l} x \\ y \\ 1 \end{array}\right]=\left[\begin{array}{llll} f & 0 & 0 & 0 \\ 0 & f & 0 & 0 \\ 0 & 0 & 1 & 0 \end{array}\right]\left[\begin{array}{c} X_c \\ Y_c \\ Z_c \\ 1 \end{array}\right] \end{gathered} \]

很明显，$Z_c$是空间点$P$的深度信息。此时，投影点$p$的单位还是mm，并不是像素pixel,需要进一步转换到像素坐标系。

图像坐标系到像素坐标系之间的转换¶

像素坐标系和图像坐标系都在成像平面上，只是各自的原点和度量单位不一样。 - 图像坐标系的原点为相机光轴与成像平面的交点，通常情况下是成像平面的中心。图像坐标系的单位是mm, 是物理单位，是连续的； - 像素坐标系的原点为左上角，单位Pixel，是离散的；两者之间的转换关系如下:

alt text

$\begin{aligned} & u=\frac{x}{d x}+u_0 \\ & v=\frac{y}{d y}+v_0\end{aligned}$

其中，$dx$，$dy$，代表了每个像素的实际世界中的物理距离，当然这是相机的固有参数；

图像坐标系与像素坐标系之间涉及两点：度量单位和坐标系原点的转换

以齐次坐标形式表示为：

\[ \left[\begin{array}{c} u \\ v \\ 1 \end{array}\right]=\left[\begin{array}{ccc} \frac{1}{d x} & 0 & u_0 \\ 0 & \frac{1}{d y} & v_0 \\ 0 & 0 & 1 \end{array}\right]\left[\begin{array}{c} x \\ y \\ 1 \end{array}\right] \]

最后总结为： $$ \begin{aligned} Z_c \left[ \begin{array}{c} u \ v \ 1 \end{array} \right] &= \left[ \begin{array}{ccc} \frac{1}{d_x} & 0 & u_0 \ 0 & \frac{1}{d_y} & v_0 \ 0 & 0 & 1 \end{array} \right] \left[ \begin{array}{ccc} f & 0 & 0 \ 0 & f & 0 \ 0 & 0 & 1 \end{array} \right] \left[ \begin{array}{cc} R_{3 \times 3} & T_{3 \times 1} \ 0 & 1 \end{array} \right] \left[ \begin{array}{c} X_w \ Y_w \ Z_w \ 1 \end{array} \right] \ &= \left[ \begin{array}{ccc} f_x & 0 & u_0 \ 0 & f_y & v_0 \ 0 & 0 & 1 \end{array} \right] \left[ \begin{array}{cc} R_{3 \times 3} & T_{3 \times 1} \ 0 & 1 \end{array} \right] \left[ \begin{array}{c} X_w \ Y_w \ Z_w \ 1 \end{array} \right] \end{aligned} $$ 前者为相机内参，后者为相机外参

$Z_c$是深度信息，空间中的一个坐标点，可以在图像中找到一个对应的像素点，但是，通过图像中的一个点找到它在空间中对应的点很难，因为$Z_c$深度信息未知。

Note

$f_x$, $f_y$ 是相机内参中的两个参数，但并不具备物理含义，只是认为定义的

exp¶

已知无人机的姿态，相机的安装角度，相机内参和图像上一点及对应的世界坐标，推导它们之间的关系

像素坐标系到相机坐标系¶

通过相机内参$K$和图像坐标$(u, v)$，可以得到相机坐标系中的点$P_{cam}$，但需要知道该点的深度$s$，这个过程的公式是： $\mathbf{P}_{cam} = K^{-1} \begin{bmatrix} u \\ v \\ 1 \end{bmatrix} \cdot s$

相机坐标转换到无人机坐标¶

给定相机的安装角度 $\mathbf{R}_{camera}$，相机坐标系中的点 $\mathbf{P}_{cam}$ 可以转换到无人机坐标系(忽略平移)。因此转换公式为：

$\mathbf{P}_{drone} = \mathbf{R}_{camera}^{T} \mathbf{P}_{cam}$

这里的 $\mathbf{P}_{drone}$ 是相机坐标系对应的点在无人机坐标系下的表示。

无人机坐标到世界坐标系¶

给定相无人机的姿态$\mathbf{R}_{drone}$，无人机坐标系中的点 $\mathbf{P}_{drone}$ 可以转换到世界坐标系（忽略平移）。因此转换公式为：

$\mathbf{P}_{golbal} = \mathbf{R}_{drone}^{T} \mathbf{P}_{drone}$

这里的 $\mathbf{P}_{global}$ 是无人机坐标系对应的点在世界坐标系下的表示。
