NetVLAD向量聚合¶

1. VLAD¶

VLAD 是一种传统的局部特征聚合方法，用于将一个图像中大量的局部特征（如 SIFT、SURF）编码为一个定长的向量，方便图像检索和匹配 VLAD 同时考虑了 描述子的分布偏移（残差），因而更有判别性。

1.1 VLAD 的主要步骤：¶

假设有一张图像，提取了一组局部特征（如 128 维的 SIFT 特征）

1.1.1 建立视觉词典（codebook）¶

使用 KMeans 对所有训练图像中的局部特征聚类，得到 K 个聚类中心 \(\{c_1, c_2, ..., c_K\}\)
这些聚类中心就像是“视觉单词”或“anchor”

1.1.2 对每个局部特征进行分配¶

对每个局部描述子 \(x_i\)，找到最近的聚类中心 \(c_k\)（hard assignment）

1.1.3 计算残差向量¶

计算描述子与其聚类中心之间的残差 \(x_i - c_k\)

1.1.4 对残差进行聚合¶

对所有属于同一聚类中心的残差向量求和：

\[ v_k = \sum_{x_i \in c_k} (x_i - c_k) \]

1.1.5 连接所有残差向量¶

把所有聚类中心的聚合残差 \(v_k\) 拼接在一起，形成最终的 VLAD 特征向量：

\[ VLAD = [v_1, v_2, ..., v_K] \]

1.1.6 后处理¶

L2 normalization、power normalization（例如 signed square root）常用于提升效果

1.2 VLAD特征维度计算：¶

假设：

每个局部特征是 D 维（如 SIFT 是 128D）
聚类中心数是 K（如 64）

则：

\[ \text{VLAD 向量维度} = K \times D \]

1.3 优点¶

优点	描述
✅ 比 BoW 更有表现力	不只是统计数量，而是捕捉了描述子的分布信息
✅ 紧凑表示	可被 PCA 或降维处理
✅ 可与 SIFT/SURF/HOG 等结合	不依赖 CNN，可在传统图像处理中使用

1.4 缺点¶

缺点	描述
❌ 不是端到端	聚类与特征提取分离，不能训练优化
❌ 不适合深度特征	在深度学习中不易直接使用
❌ 硬分配可能导致信息丢失	改进为 soft-assignment 后变为 NetVLAD

2. NetVLAD¶

NetVLAD 是一种将 CNN 局部特征聚合为全局描述符的可训练模块，广泛应用于图像检索和视觉定位任务。

2.1 NetVLAD 的结构组成¶

输入通常是一张图像，经过 CNN（如 ResNet）得到一个特征图：

Text Only
输入特征图大小： B x C x H x W

NetVLAD 会对这组特征做以下处理：

2.1.1. Soft assignment 软分配¶

对每个特征点 \(x_i \in \mathbb{R}^D\)，计算它属于每个 cluster 的概率：

\[ a_k(x_i) = \frac{e^{w_k^\top x_i + b_k}}{\sum_{j=1}^{K} e^{w_j^\top x_i + b_j}} \]

这一步相当于可训练的 soft-KMeans，用 1x1 卷积实现

2.1.2 残差编码¶

对每个特征点和中心 \(c_k\) 计算残差：

\[ r_{ik} = a_k(x_i) \cdot (x_i - c_k) \]

然后在每个 cluster 上做求和聚合：

\[ V_k = \sum_i r_{ik} \]

得到聚合后每个 cluster 的残差信息。

2.1.3 拼接输出向量¶

所有 cluster 的残差向量拼接成一个大向量 \(V = [V_1, V_2, ..., V_K]\)，其维度为：

\[ \text{维度} = K \times D \]

2.2 代码示例¶

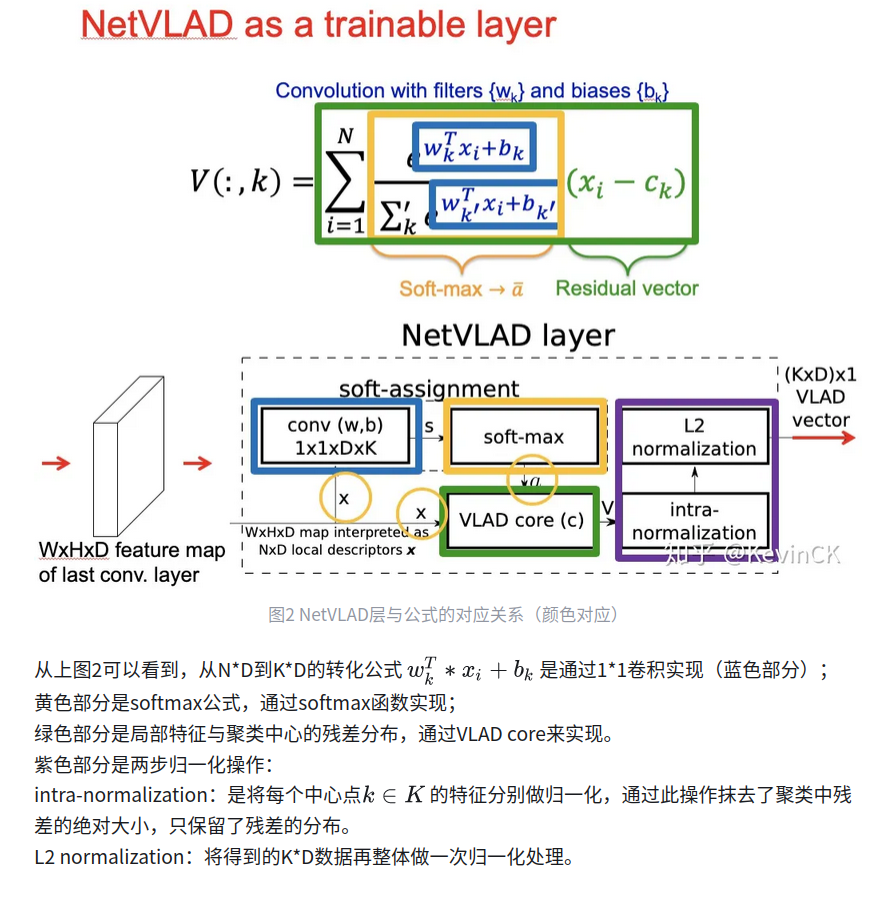

alt text

Python
import torch
import torch.nn as nn
import torch.nn.functional as F

class NetVLAD(nn.Module):
"""NetVLAD layer implementation"""

    def __init__(self, num_clusters=64, dim=16, alpha=100.0,normalize_input=True):

    """
    Args:
    num_clusters : int
    The number of clusters
    dim : int
    Dimension of descriptors
    alpha : float
    Parameter of initialization. Larger value is harder assignment.
    normalize_input : bool
    If true, descriptor-wise L2 normalization is applied to input.
    """

    super(NetVLAD, self).__init__()
    self.num_clusters = num_clusters
    self.dim = dim
    self.alpha = alpha
    self.normalize_input = normalize_input
    self.conv = nn.Conv2d(dim, num_clusters, kernel_size=(1, 1), bias=True)
    self.centroids = nn.Parameter(torch.rand(num_clusters, dim))
    self._init_params()

    def _init_params(self):

    self.conv.weight = nn.Parameter((2.0 * self.alpha * self.centroids).unsqueeze(-1).unsqueeze(-1))
    self.conv.bias = nn.Parameter(- self.alpha * self.centroids.norm(dim=1))

    def forward(self, x):

    N, C = x.shape[:2]
    if self.normalize_input:
        x = F.normalize(x, p=2, dim=1) # across descriptor dim

    # soft-assignment
    # x: [48, 16, 32, 32] -> [48, 64, 32, 32] -> [48, 64, 1024]
    soft_assign = self.conv(x).view(N, self.num_clusters, -1)
    soft_assign = F.softmax(soft_assign, dim=1)

    # x: [48, 16, 32, 32] -> [48, 16, 1024]
    x_flatten = x.view(N, C, -1)

    # calculate residuals to each clusters
    # x_flatten:[48, 16, 1024] -> [48, 64, 16, 1024]
    # centroids: [64, 16] -> [1024, 64, 16] -> [64, 16, 1024] -> [1, 64, 16, 1024]
    residual = x_flatten.expand(self.num_clusters, -1, -1, -1).permute(1, 0, 2, 3) - self.centroids.expand(x_flatten.size(-1), -1, -1).permute(1, 2, 0).unsqueeze(0)

    residual *= soft_assign.unsqueeze(2)
    vlad = residual.sum(dim=-1)
    vlad = F.normalize(vlad, p=2, dim=2) # intra-normalization
    vlad = vlad.view(x.size(0), -1) # flatten
    vlad = F.normalize(vlad, p=2, dim=1) # L2 normalize

    return vlad



if __name__ == "__main__":

    net = NetVLAD()
    input = torch.randn((48, 16, 32, 32))
    output = net(input)
    print(output.shape)

2.2 训练方式¶

NetVLAD 一般在 图像检索或定位任务中使用以下方式训练：

🔹 Triplet Loss / Contrastive Loss：匹配正负图像对，让描述子对同一地点更接近。
🔹 ProxyNCA / ArcFace：更复杂的结构匹配训练。

2.3 输出维度示例：¶

CNN 输出 shape = [B, 512, 20, 20] → 展开为 400 个 512D 特征
聚类数 \(K = 64\)

那么 NetVLAD 输出维度：

\[ \text{Output dim} = 64 \times 512 = 32768 \]

一般会加：

BatchNorm / L2 Normalization
PCA + Whitening（压缩到比如 4096 或 2048 维）

🤝 与 NetVLAD 区别对比¶

比较点	VLAD	NetVLAD
聚类方式	KMeans，离线	可学习，端到端训练
分配方式	Hard assignment	Soft assignment
可训练性	否	是（可微）
特征输入	手工局部特征（如 SIFT）	CNN 输出的特征图
应用场景	传统图像检索	深度学习图像定位/检索

📘 参考论文¶

VLAD: Aggregating Local Descriptors for Large-Scale Image Search H. Jégou et al., CVPR 2010
NetVLAD: CNN architecture for weakly supervised place recognition Relja Arandjelovic, et al. – CVPR 2016
